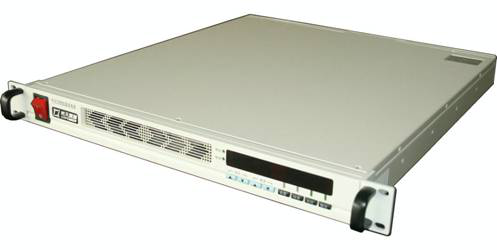

程控直流电源
■ 特点
◎ 19英寸1U标准机箱,最高输出功率达750W;
◎ 全金属机箱设计,工作稳定、可靠;
◎ 具有交流异常、过压、过流以及过热等保护功能,且过压、过流点可程序设定;
◎ 手动操作采用按键操作,调整精准、可靠;
◎ 高进气量通风面板,上下不需保留通风空间,可直接堆叠;
◎ 严格的“三防”措施,适应于各种军用使用环境;
◎ 航天级军品制造工艺,满足军品应力筛选试验条件;
◎ 远采线开路保护功能。
■ 主要应用场合
1、军用测控系统; 2、故障诊断系统; 3、军用装备设计演示系统;
4、试验室及生产测试; 5、元器件老炼测试; 6、仿真模拟系统;
■ 性能特性
性能特性 | NS2038-L | NS3521-L | NS4019-L | NS6012-L | NS8009-L | NS1007-L | NS1505-L | NS3002-L | NS4002-L | NS6001-L | |
直流输出范围 | 电压 | 20V | 35V | 40V | 60V | 80V | 100V | 150V | 300V | 400V | 600V |
电流 | 38A | 21.5A | 19A | 12.5A | 9.5A | 7.5A | 5A | 2.5A | 1.8A | 1.2A | |
功率 | 760W | 750W | 760W | 750W | 760W | 750W | 750W | 750W | 720W | 720W | |
输出纹波和噪声 | CVp-p | 50mV | 50mV | 50mV | 50mV | 80mV | 80mV | 100mV | 150mV | 200mV | 300mV |
CVrms | 10mV | 10mV | 10mV | 10mV | 10mV | 10mV | 10mV | 25mV | 25mV | 60mV | |
负载调整率 | 电压(V) | 额定输出电压×0.01%+5mV | |||||||||
电压调整率 | 电压(V) | 额定输出电压×0.01%+2mV | |||||||||
编程精度 | 电压(V) | 输出电压×0.05%+额定输出电压×0.05% | |||||||||
回读精度 | 电压(V) | 输出电压×0.1%+额定输出电压×0.1% |
■ 补充特性
典型性能值
补充特性 | NS2038-L | NS3521-L | NS4019-L | NS6012-L | NS8009-L | NS1007-L | NS1505-L | NS3002-L | NS4002-L | NS6001-L | ||
远端采样补偿/线 | 电压 | 1V | 2V | 3V | 4V | 5V | 5V | 5V | 5V | 5V | 5V | |
过压保护 | 范围 | 额定输出电压的5%~105%,设定精度为1% | ||||||||||
过流保护 | 范围 | 限流式保护设定值为额定输出电流的0~100%,恒流/折返式保护可选。 | ||||||||||
前面板显示精度 | 电压 | 4位,精度是全测程的0.5%±1数 | ||||||||||
电流 | 4位,精度是全测程的0.5%±1数 | |||||||||||
瞬态响应时间 | 负载电流在10%~90%范围内变化时,输出电压恢复到设定电压的0.5%范围内的时间不大于20ms | |||||||||||
接口能力 | RS232+RS422+RS485+LAN | |||||||||||
环境条件 | 工作/储存温度 | 工作温度-25℃~+55℃,储存温度-50℃~+70℃ | ||||||||||
工作/储存湿度 | 不大于(95±3)%/10%~80%(不结水状态) | |||||||||||
工作海拔 | ≤3000米 | |||||||||||
AC 电网输入 | 输入范围 | 220(1±20%) VAC;45-55Hz | ||||||||||
功率因数 | ≥0.99(在标称输入和额定输出功率条件下) | |||||||||||
效率 | ≥84%(额定输出功率) | |||||||||||
输入电流 | AC220V输出(额定输出功率) | |||||||||||
浪涌电流 | ≤25A(内置滤波器产生的小于0.2mS的尖峰电流除外) | |||||||||||
尺寸 | 486mm(深)×483mm(宽) ×43.6mm(高)(不包括连接器和提手)公差±2mm | |||||||||||
重量(约计) | 8.5kg |
最低设定电压不超过额定输出电压的0.2%;
测试环境条件:温度:15~35℃;相对湿度:20%~70%;大气压力:86~106kPa;
所列技术性能指标为典型值,如有更改恕不另行通知。
■ 可定制项目说明
◎ 更改产品外观(如产品颜色、面板字体及内容);
◎ 更改输出电压电流值(不超过原产品功率范围);
◎ 更改输入输出接插件(如航插)。
备注:
◎ 客户如有上述定制项目需求,必须签订技术协议。

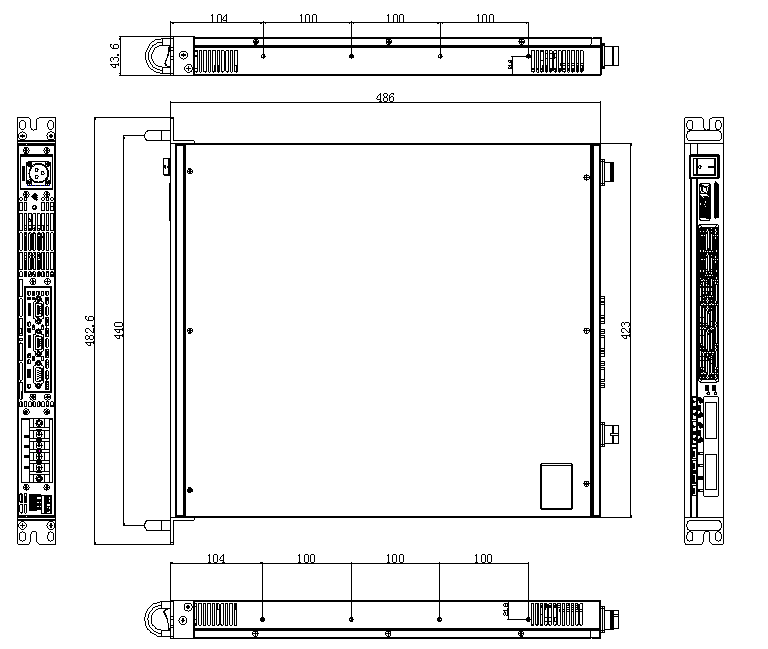

■ 外型尺寸

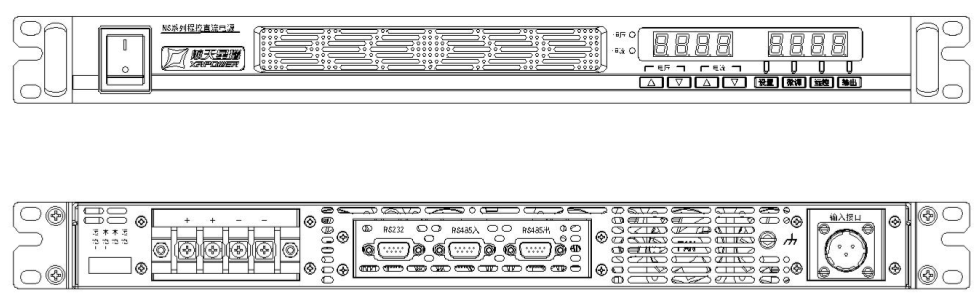

■ 面板图
注:后面板连接器、通信接口及输出形式,不同型号有所不同。
